系統概述SYSTEM OVERVIEWHD-OM400D高壓電纜局部放電在線監汎系統采用模塊化設計方案.通過安裝在電纜接頭接地線上的高頻電流傳感器，來耦合電纜本體及 接頭處的局部放電脈沖電流信號:耦合到的脈沖電流信號通過同軸電纜傳送至前端監測采集器.對模擬信號經過放大、濾波、模數轉換后變成數字 信號再通過
系統概述：

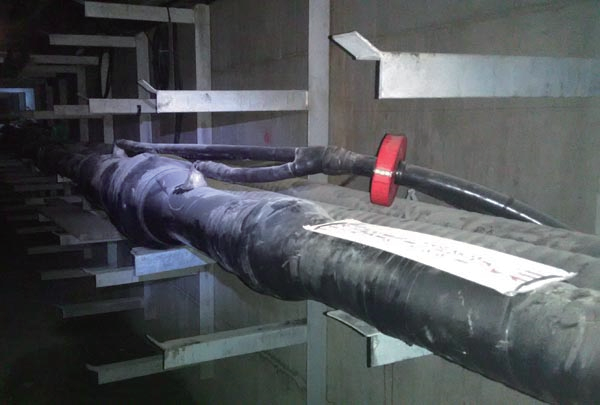

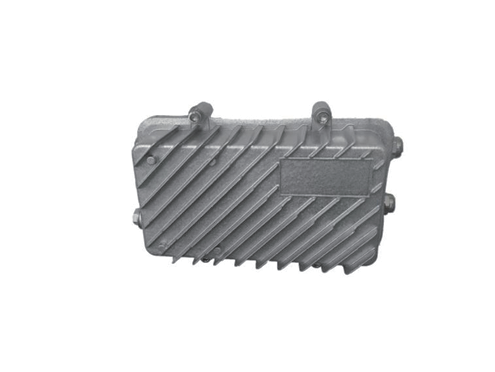

本裝置采用模塊化設計方案，通過安裝在電纜接頭接地線上的高頻電流傳感器，來耦合電纜本體及接頭處的局部放電脈沖電流信號。耦合到的脈沖電流信號通過同軸電纜傳送至前端監測采集器，對模擬信號經過放大、濾波、模數轉換后變成數字信號再通過光纖傳送至測試主機。測試主機對所有傳感器的信號進行分類識別分析、計算，并將這些通過計算獲得的放電信息數據寫入到數據庫中，同時在監測系統的軟件面板上顯示監測結果。
產品參數：
| 傳感器工作頻帶 | 3GHz |
| 檢測中心頻帶駐波比 | ＜2.0 |
| 數據存儲時間 | ≥2年 |
| 靈敏度 | 5PC（實驗室條件下），20PC（現場條件下） |
| 環境濕度 | -20℃~+70℃ |
| 海拔高度 | ≤4500m |
| 耐雨耐濕 | ≤95% |
| 防護等級 | IP68 |
