一，前言

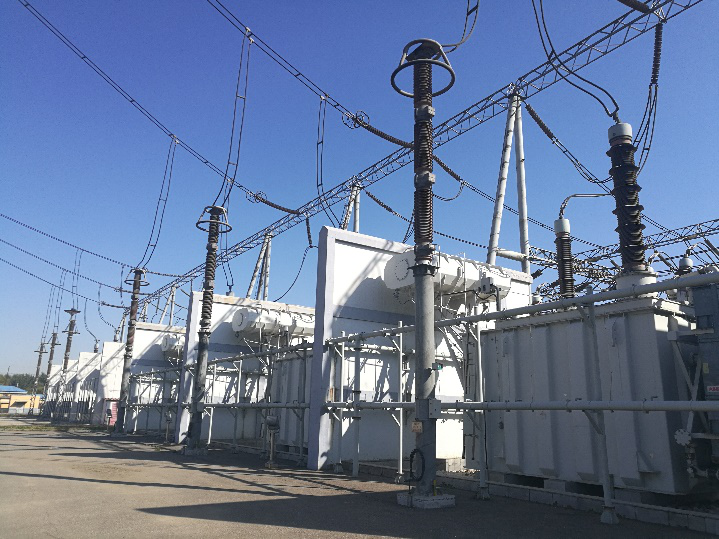

    電業部門有別于其他行業，維護不能隨意中斷生產，這就要在事故發生之前做好充分的預測——在事故發生前解決故障，重點是變電站設備的預防性的巡檢工作。變電系統負擔著電力變送工作，高電壓大電流的線路長期工作，即使是優良的絕緣介質也會出現不可預期的問題而導致事故。絕大部分事故的原因就是絕緣老化、失效產生的，其外觀表現為：在故障出現之前數小時都比正常工作時發熱許多。因此，如果能準確地在事故之前得知場地內各設備的溫度分布情況，也就掌握了絕大多數電力設備的運行狀況。

二，解決問題

1，紅外熱像儀能夠?qū)崿F(xiàn)無接觸式測溫，大大降低了傳統接觸測溫的安全風險，因為變電站內的零部件可能控制，連接著成千上萬伏的電壓。

2，測溫精度高，直接輸出熱像圖，既能知道某點，某個區域的溫度情況，又能掌握整體的溫度分布情況，為整體以為局部的溫度判斷提供了便利條件和有力依據。

3，熱像儀配套的專業軟件，能夠展現出某個區域或某個點位的溫度變化情況，從而分析出變化趨勢，判斷有無異常存在。

4，能夠自定義報警信息，設置報警值，一旦溫度超過報警值或者溫升超過警戒范圍，立即實現報警，而且能夠聯動其他設備對故障一起進行斷電保護。

5，設備能夠搭配云臺進行自動巡檢，能夠監測一塊大區域，節省了成本，覆蓋了需要被監測的范圍。

三，系統特點

1，紅外熱像儀方案：

熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，熱像圖上面的不同顏色代表被測物體的不同溫度。紅外熱像儀的非接觸式測溫方式，能夠在不影響主變壓器工作的同時測量其實時溫度，在發現異常時采取降溫措施。

2，前端紅外熱像儀+后端處理軟件：

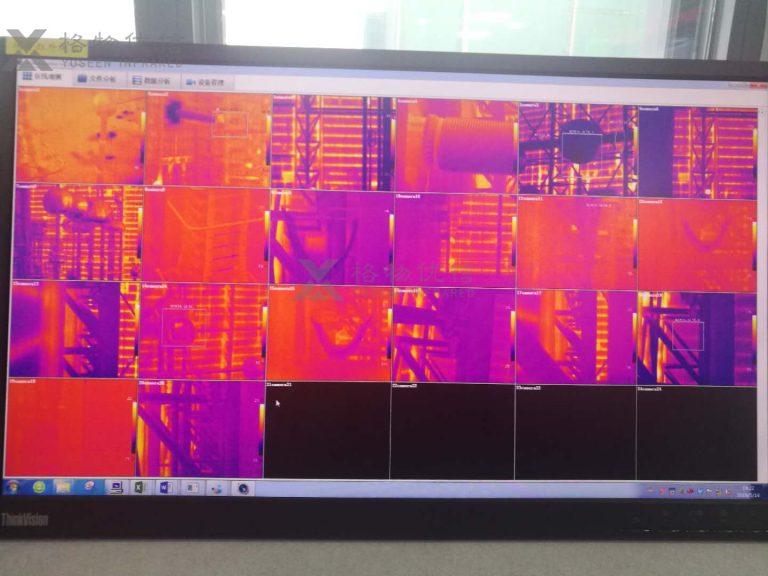

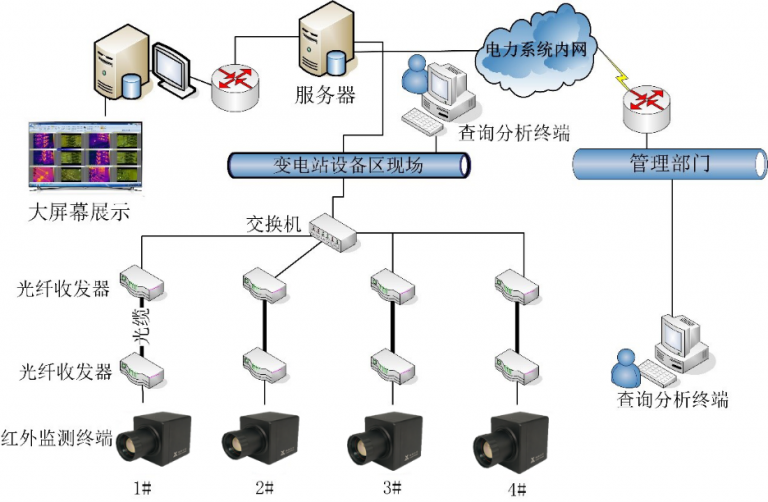

前面紅外熱像儀+后端處理軟件的系統解決方案*大的特點就是全部數字化，前端使用紅外熱像儀，通過以太網傳輸，數字信號經過交換機和光端機傳輸至后端電腦，進行視頻圖像的存儲，并通過顯示器實時顯示。前端采集和后端顯示分離的設計方式也讓工作人員遠離危險工作區的現場，在控制室就可以知道設備的運行狀態，安全、高效。

3，雙光監測方式：

變電站主變監測采用紅外光+可見光雙光譜監測方式。通過紅外光對主變的溫度場進行監測，當出現異常溫度時就給出告警的信號，提醒工作人員采取有效的措施；可見光監測加以輔助，實時監測視場范圍內的情況，使得工作人員能夠更為清楚地看到變電站主變的周邊情況，做出正確的判定。

4，測溫對象添加：

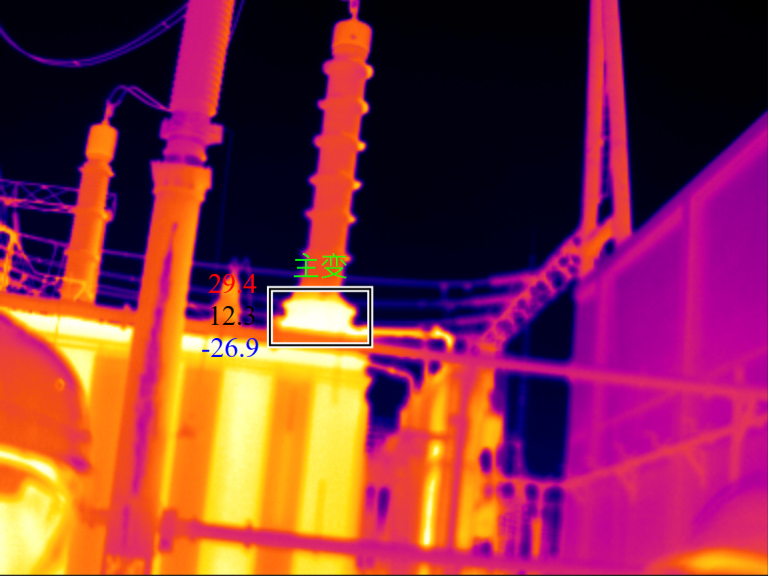

紅外熱像儀測溫是測量整個視場范圍內每一個點的溫度，因此在長期的測溫過程中可能會出現其他非我們關注的高溫出現在視場中引起誤判，因此我們設置了測溫對象，通過多邊形測溫對象將主變框選為測溫對象，只關注該部分的溫度信息，防止誤報。

5，高防護等級防護罩+溫控模塊：

防護等級高，防塵防水防雨遮陽，室外溫度較低時，溫控模塊自動啟動進行加熱。
